我们陆陆续续也说到了目前各种商业化的显示技术,从形形色色的液晶面板,自发光的OLED面板,再到通过涂层和元件分区实现的精确调光。可以说显示器技术正在酝酿着突破。而今天,小编就来讲讲LED光源显示技术的巅峰——Micro LED。

我们陆陆续续也说到了目前各种商业化的显示技术,从形形色色的液晶面板,自发光的OLED面板,再到通过涂层和元件分区实现的精确调光。可以说显示器技术正在酝酿着突破。而今天,小编就来讲LED光源显示技术的巅峰——Micro LED




有望超越OLED的技术?



OLED通过非常微小的有机自发光二极管元件,成为了组成光源数量最多的平板显示技术,也因此在纯色表现、响应时间、对比度等方面与采用各种传统LED光源的液晶技术相比取得了压倒性的优势,仅仅在高亮度表现上个略差一筹,以及多少有一些类似等离子屏的烧屏问题在改进中。



LED光源显示器也不是没有在光源数量上做文章,无论是FALD还是miniLED,都把液晶显示器的调光区域提高到了最多1152区,但由此带来的成本实在是巨大,而且依然和OLED有不小的差距。



MicroLED有望超越OLED,成为终极显示技术。在屏幕技术的世界里,MicroLED已经迅速成为下一个大关口。三星已经展示了The Wall,一个基于MicroLED的新电视,尺寸高达146英寸。据报道,苹果正在为其设备投资MicroLED技术,包括Apple Watch和可能的新iPhone

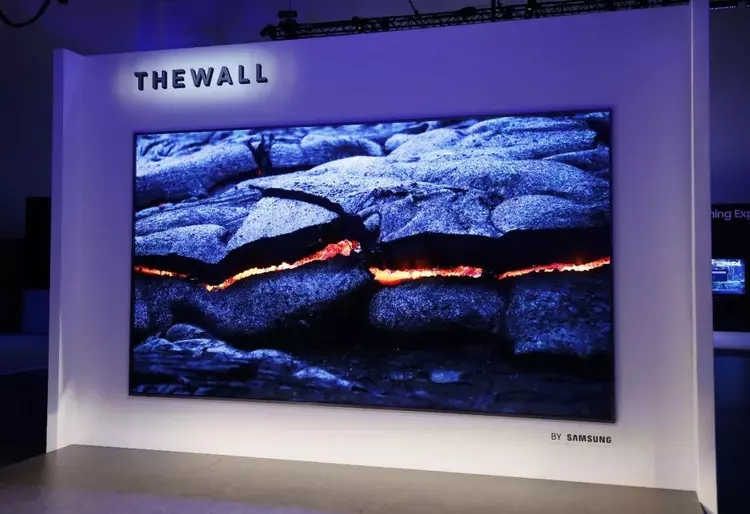

三星首次在业界展示micro LED技术,不过限于成本和利润率考虑,先出现在电视上

在去年的CES上,三星电子美国公司副总裁Andrew SivorMicro LED "突破性的"。他补充说,Micro LED "10年来的第一个新显示技术"





什么是MicroLED



要了解MicroLED,你首先需要了解背光。

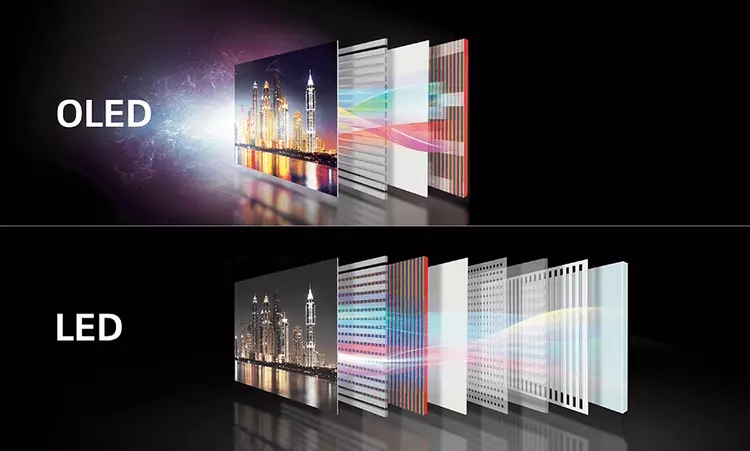

今天,液晶显示技术的一大瓶颈,是因为它们需要一个背光才能工作。背光不仅造成产品更厚实,它也可能造成亮度不均、色彩挑战和其他问题。



然而,OLED是自发光的,这意味着它们可



创造自己的光线。这意味着它们可以提供完美的黑色,出色的色彩,并允许产品设计师创造出特别薄的和好看的设备。然而,OLED是用有机化合物制造的,随着时间的推移,它们会开始“死亡”,加上目前在峰值亮度上的弱点(虽然有三星的QD-OLED进行了弥补)和烧屏风险,从长远来看有可能成为一个问题。




MicroLED的设计采用了OLED的一切优点:自发光技术、完美的黑色和出色的色彩,同时抛弃了有机化合物,取得了比miniLED更小的发光元件尺寸,这意味着MicroLED面板非常薄,能够提供出色的视



而且由于不依赖有机化合物,MicroLED面板的生产成本应该比OLED更低。最重要的是,MicroLED在技术上可以提供比OLED更明亮的画面。

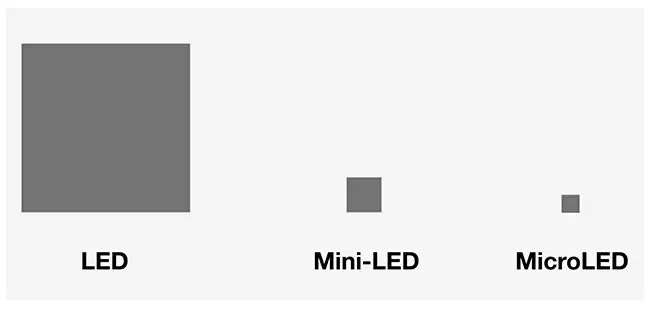

三种LED类背光光源尺寸比较:普通LEDminiLEDMicroLED

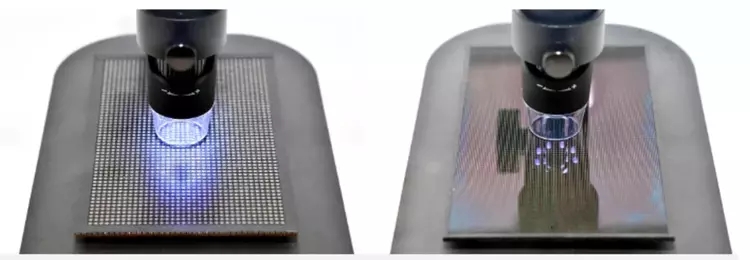

传统的LED显示模块(左)和更小的MicroLED模块(右),注意背光阵列数



MicroLED是字面上的微小LED,是由50微米以下LED芯片与有源驱动阵列相结合构成的显示像素阵列显示,是传统LED的微缩化、阵列化。简单来说 Micro LED 就是将微发光二极管全部焊接至液晶基板上。

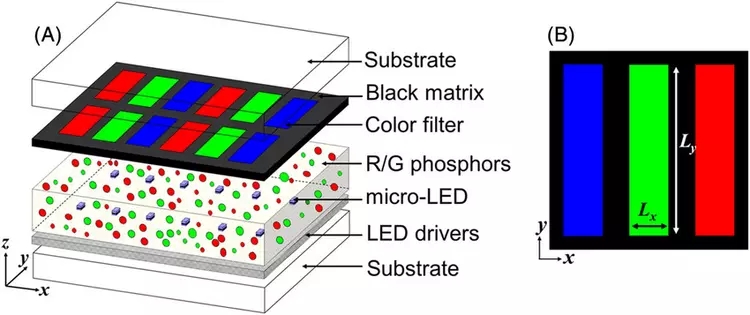

一个全彩MicroLED显示屏像素单元的配置示意图,这个单元仅长130微米,宽30微米

先制造出每颗MicroLED 晶体,其体积最小的可以小于30纳米——而目前最小的mini LED0.2毫米,一次制造一个,然后用工业机器人包装和组装成一个显示屏,机器人每次都会把它们一个个挑出来,先放到较小的液晶基板上,然后再把基板组装到最终的显示屏上。这种精密组装技术被称为“巨量转移技术”。

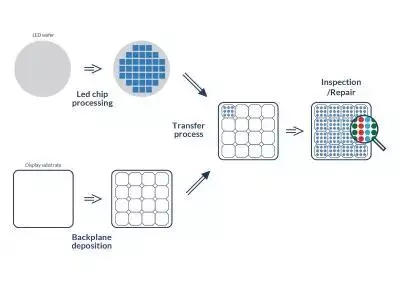

microLED面板通过几次微小单元组装,最后组装到大屏



由于 Micro LED 直接安装到液晶面板上,因此不需背光模块和光学膜片,采用无机材料构成发光层,所以就不容易出现 OLED 烧屏,穿透率更优于 LCD OLED 高达 90%,也能够让显示器更省电。



MicroLED因此具有惊人的发光单元数量,例如,一台4K电视就有2500万个MicroLED,就是小一些的4K显示器,也有829万个MicroLED



由此带来了两个挑战,一个是良品率以及质量检测;另一个就是所有这些微小的LED都需要被校准,以提供相同的亮度和相同的颜色控制,堪称出厂调校的重大挑战。



但一旦经过调校后,最终的MicroLED显示设备的成品显示质量是惊人的:



色深(颜色数)支持:20bit(目前LEDOLED最高为10bit



亮度和色彩控制水平:100万级(因此可以远超目前的HDR效果)



色域覆盖:100%DCI-P3100% Adobe RGB



屏占比:最大99.99%



省电:带电发光元件数量控制更加精细



简单来说,即使是入门级MicroLED显示器/电视,也能在现阶段提供和OLED其他方面一样的画质水平,并在亮度方面大大超过之。



现状:成本利润要求限制,大屏设备优先



MicroLED优势这么大,为啥现在很难买到消费级的显示器产品呢?



因为成本利润要求限制。由于MicroLED在一个屏幕上的巨大数量,巨量转移技术的复杂,以及最难的出厂一致性调校,因此目前MicroLED的成本还是非常高的,普通的消费级显示器用户暂时难以承受。



所以目前这个显示技术虽然号称“革命性”,但主要是大屏使用最多,包括户外大屏、巨型平板电视,以及一些细分领域的小屏,比如豪车的车机显示器。因为这些用户为了显示效果,是掏的起钱的。

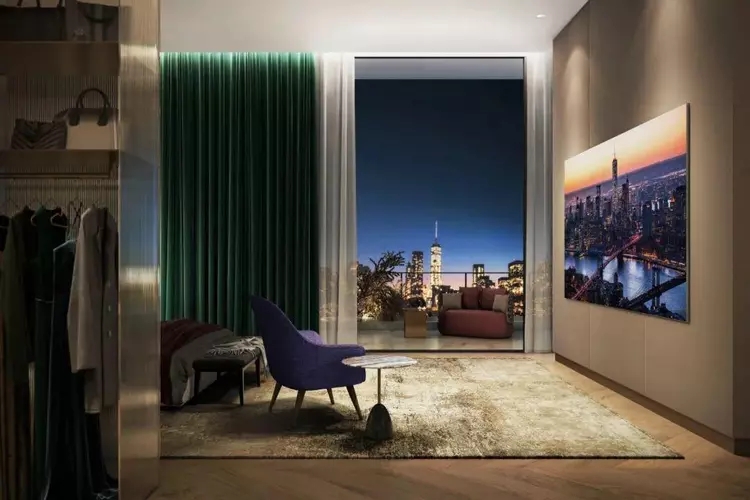

三星的“巨墙”MicroLED 110寸电视售价高达105万元

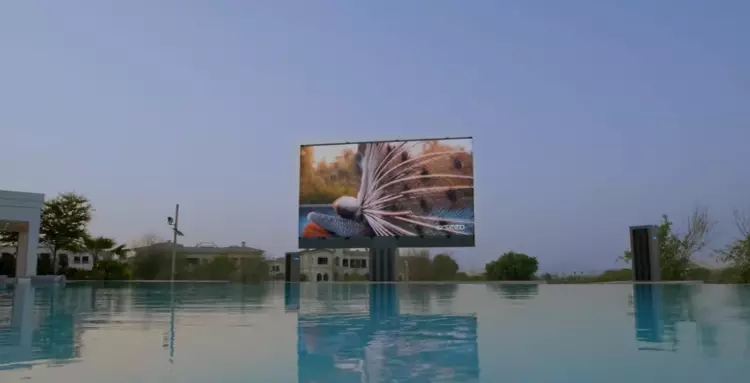

C SEED201英寸户外MicroLED大屏,颜色数高达640 亿,亮度达到咋舌的4000nits,售价则更惊人达到了500万元



但可以肯定的是,有报告指出,到 2026 年,MicroLED 会渐渐成为主流,成为市场大众化产品。降低成本、提高良品率,是我们等来消费级MicroLED显示器的关键。
